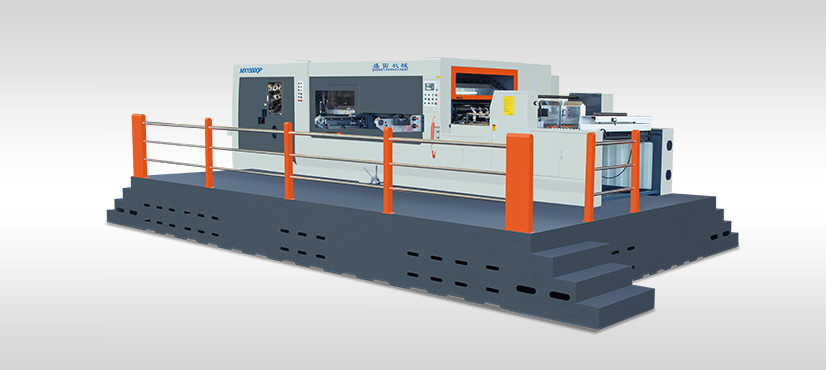

MX/MQ Series 下吸/前缘给纸全自动模切压痕全清废机

性能特点

1. MX-QP系列全清废模切机是一款适用于高档彩箱、彩盒模切的专用设备。
2. 给纸部采用共轭凸轮机械传动，工作稳定。采用独特免压前缘（可选配下吸嘴）送纸装置，确保纸张抗压强度，并可实现不停机给纸。
3. 输纸传送采用大功率伺服驱动，并配有曲线运动轨迹，保障纸张到位准确。采用不停机调节输纸步距，光电追踪。
4. 主机底台、动台、上台和墙板等关键部件均采用高强度球墨铸铁铸造并经大型五面体加工中心一次加工而成，可确保高压力工作时不变形，模切压力平稳，节省垫版时间。
5. 主传动采用精密蜗轮蜗杆副和经设计的曲轴滚珠轴承连杆机构，具有噪音低、寿命长的特点。蜗轮、蜗杆、曲轴均采用数控研磨加工。三元化齿轮组合传动，经久耐用。
6. 牙排体采用特殊超硬铝合金型材，表面阳极氧化、刚性强、质量轻、惯性小。采用进口链条，可保证机器运行精度。气动离合动作平稳迅速，气动锁版操作方便快捷。
7. 清废部A.采用上、中、下三框快速夹紧装置，并采用中央定位系统（标准型模具可互换兼容）校版快，调整方便。B.上框采用电机配合涡轮蜗杆自锁减速机控制，确保上框抬起后不会脱落；同时便于点动对准清废下针。C.上、中、下三框均采用凸轮连杆传动，无链条免维护；三框同时采用钢滑块内嵌耐磨铜套，整个寿命周期不需更换。
8. 前清废采用气动与压簧锁紧装置，气动装卸版方便快捷,后开牙同样采用气动与压簧锁紧装置；并同时采用了气动扒纸抬起结构，做全清废时扒纸自动抬起不会干涉前咬口边的清废，不清前咬口边时扒纸落下直接完成扒纸动作，不需要操作人员进入机器调整。
9. 不停机副收纸提高工作效率。可采用整垛收纸和计数收纸（选配）。
10. 电气系统采用高分辨率触摸屏控制，进行人机交互，可加远程运维。
