模切机产品展示
模切机产品展示

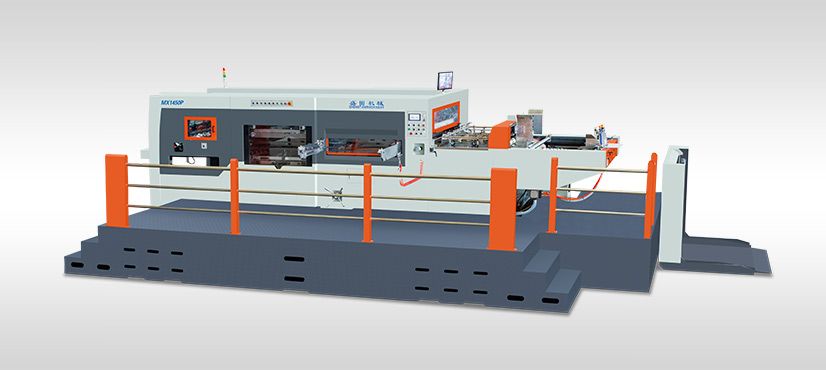

MX/MQ/MG Series 下吸/前缘/飞达给纸全自动模切压痕清废机

性能特点
1. 给纸传动采用主机机械传动,工作稳定;不停机给纸效率高;采用独特防划伤机构可有效减少纸张表面划伤;输纸采用伺服电机控制,可确保输纸平稳,定位精准。
2. 本机底台、动台、上台、墙板等关键部件全部采用高强度球墨铸铁材料,可确保工作高压力时不易变形;由大型进口五面加工中心一次加工而成,可确保零件精度及耐用度。
3. 本机采用的精密涡轮蜗杆和曲轴连杆机构均选用高级合金材质,由大型进口机床精密研磨加工而成,可使机器传动平稳,模切压力大,具有高点保压功能。
4. 采用高分辨率触摸屏,可进行人机交互;PLC 程式控制及故障监控系统配合液晶显示屏,便于工作人员监测机器运行情况,及时解决问题。
5. 牙排体选用特殊超硬铝合金型材,表面阳极氧化,刚性强、质轻、惯性小,能在高速运动中完成精确模切和精确控制,链条采用进口链条,可保证机器运行精度。
6. 采用优质气动离合器,寿命长、噪音低、制动平稳、离合迅速、传动力大,可确保机器性能更加稳定。
7. 采用收纸台收纸,纸堆自动下降,纸满自动报警减速。自动齐纸装置可保证机器运转平稳,调节简单,收纸整齐。防回纸光电检测开关可防止收纸台堆纸过高和纸张上卷。
技术参数
机型 MX1300
模切机型 MX1300
最大输纸尺寸(mm) 1320×980
最小输纸尺寸(mm) 450×420
最大模切尺寸(mm) 1300×970
纸张规格(mm) ≤8(瓦楞纸)
叼口空白尺寸(mm) 9-17,(标准) 13 9-17,(Standard)13
最大工作压力(T) 300
最高机械速度(s/h) 5500
整机功率(KW) 28
气源压力(MPa)/流量(m3/min) 0.55-0.7/>0.6
机械外形尺寸L×W×H(mm) 8000×4300×2400
整机重量(Kg) 18000

机型 MX1450
模切机型 MX1450
最大输纸尺寸(mm) 1480×1100
最小输纸尺寸(mm) 550×450
最大模切尺寸(mm) 1470×1090
纸张规格(mm) ≤8(瓦楞纸)
叼口空白尺寸(mm) 9-17,(标准) 13 9-17,(Standard)13
最大工作压力(T) 300
最高机械速度(s/h) 5500
整机功率(KW) 32
气源压力(MPa)/流量(m3/min) 0.55-0.7/>0.6
机械外形尺寸L×W×H(mm) 8600×5500×2500
整机重量(Kg) 20000

机型 MX1500
模切机型 MX1500
最大输纸尺寸(mm) 1520×1200
最小输纸尺寸(mm) 550×450
最大模切尺寸(mm) 1500×1180
纸张规格(mm) ≤8(瓦楞纸)
叼口空白尺寸(mm) 9-17,(标准) 13 9-17,(Standard)13
最大工作压力(T) 400
最高机械速度(s/h) 5500
整机功率(KW) 35
气源压力(MPa)/流量(m3/min) 0.55-0.7/>0.6
机械外形尺寸L×W×H(mm) 8800×5800×2600
整机重量(Kg) 21000

机型 MX1300P
最大输纸尺寸(mm) 1320×980
最小输纸尺寸(mm) 450×420
最大模切尺寸(mm) 1300×970
纸张规格(mm) ≤8(瓦楞纸)
叼口空白尺寸(mm) 9-17,(标准) 13 9-17,(Standard)13
最大工作压力(T) 300
最高机械速度(s/h) 5500
整机功率(KW) 28.5
气源压力(MPa)/流量(m3/min) 0.55-0.7/>0.6
机械外形尺寸L×W×H(mm) 9300×4300×2400
整机重量(Kg) 19000

机型 MX1450P
最大输纸尺寸(mm) 1480×1100
最小输纸尺寸(mm) 550×450
最大模切尺寸(mm) 1470×1090
纸张规格(mm) ≤8(瓦楞纸)
叼口空白尺寸(mm) 9-17,(标准) 13 9-17,(Standard)13
最大工作压力(T) 300
最高机械速度(s/h) 5500
整机功率(KW) 32.5
气源压力(MPa)/流量(m3/min) 0.55-0.7/>0.6
机械外形尺寸L×W×H(mm) 10200×5500×2500
整机重量(Kg) 21000

机型 MX1500P
最大输纸尺寸(mm) 1520×1200
最小输纸尺寸(mm) 550×450
最大模切尺寸(mm) 1500×1180
纸张规格(mm) ≤8(瓦楞纸)
叼口空白尺寸(mm) 9-17,(标准) 13 9-17,(Standard)13
最大工作压力(T) 400
最高机械速度(s/h) 5500
整机功率(KW) 35.5
气源压力(MPa)/流量(m3/min) 0.55-0.7/>0.6
机械外形尺寸L×W×H(mm) 10900×5800×2600
整机重量(Kg) 22000

注:如需其他规格尺寸,我公司可为您定做。由于设计需要更改相关规格尺寸,恕不另行通知。
